探索盒子的内部构造 FunBox整机大拆解

    FunBox具有独特的外形设计，颠覆了传统的平面的设计，独特的立体型及多色的设计给了盒子更多的特点，独家拥有FunBox的游戏手柄搭配，凸显游戏的本质。简洁的遥控器设置提供了更加简便的使用过程。独家搭载了Tegra 4处理器，对于各种游戏都能够完美支持。

    FunBox“饭盒”家庭娱乐主机由中兴九城研发制造，是目前全球芯片处理速度最快的家庭娱乐主机。FunBox搭载NVIDIA Tegra4芯片，采用最新全A15构架，搭载72核GeForce 图形处理核芯，内存为2GB DDR3.

    我们为了能够了解更多的盒子内部的构造问题，今天我们就来通过对FunBox的整机拆解，让大家了解一下现在最流行的盒子的内部构造，让大家清楚地知道这款盒子的优势和产品特点。

整体探究其外观设计

   我们可以看到这款产品的销售包装非常多，主体是盒子，遥控器和手柄。这款产品的盒子主体没有采用一般的扁平的普通机顶盒设计，而是使用了一款四方的魔方式设计。这种设计的独到之处我们在拆解后你会有惊人的发现。

整个产品的组成

主体采用魔方的设计造型

FunBox的底部构造

盒子底部的拆解口

用硬物挑起底部的拆解口就可以轻松打开一次外壳

内壳第一层构造拆解

    在将一侧的保护盖拆解下来后，我们看到的是非常错落有致且利用很充分的PCB板，我们接下来将对这块PCB板进行拆解研究。

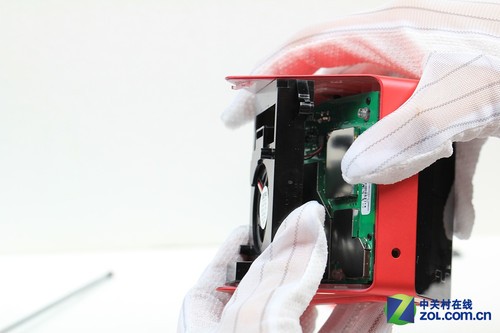

打开一侧盖可见风扇及PCB板

使用螺丝刀将风扇固定3颗螺丝卸下

卸下后即可将风扇拆除

小心的将风扇从PCB板移除

三颗螺丝卸下后风扇后有风扇供电线

使用螺丝刀将5颗固定PCB板螺丝去除

5颗螺丝处于PCB板四周

PCB板在螺丝卸下后即可取出

PCB板正反面全拆解

    我们将PCB板整个拆解下来后就该对这块PCB板进行完全拆解。这样我们就能清晰的看到这款FunBox的精髓所在——Tegra4处理器及72核心的显示芯片。

取出后的PCB板和另一侧后盖

PCB板排线接口位置与风扇相连

闪迪8G闪存

MNC滤波器

盒子的重置按键在拆解后露出来

接口位置

HDMI高清接口的裸露状态

PCB集成电路板上的接口与风扇位置

PCB板后侧后侧是处理器及显示芯片（金属覆盖处）

拆解开金属覆盖可以看见处理器Tegra4（银色）与现代的内存颗粒

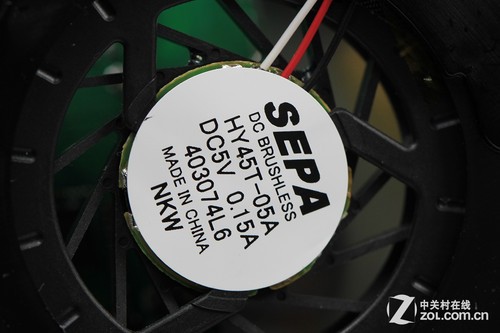

散热风扇

PCB板小巧，被充分利用

PCB板充分利用，主要器件严丝合缝

另一侧的散热片拆解

    我们对一侧的PCB板和风扇进行了拆解，现在我们对FunBox的另一侧——散热片也进行拆解。

散热片被安装在盒子另一侧

拆解完四颗螺丝即可将散热片拆下

铝质散热片重量为实重

散热片为黑色铁质

FunBox盒子另一侧构造

拆解总结：

    自此，我们对FunBox的拆解就结束了，由于笔者对于拆解的能力有限，所以有错误和疏漏的地方敬请读者指出，对于这款FunBox游戏盒子，做工还是比较精细的,特别是巧妙的无螺丝外壳设计比较新颖。PCB板使用的双层板就能够看出工艺的精湛，在散热方面的双向处理有效的将Tegra4所产生的热量进行疏导，风扇本身的质量也值得表扬。
